Descrizione tecnica sintetizzata per Accoppiatrice automatica ad incrocio di precisione a 2 capi con frenatura istantanea.

Modello: RIP-2LA

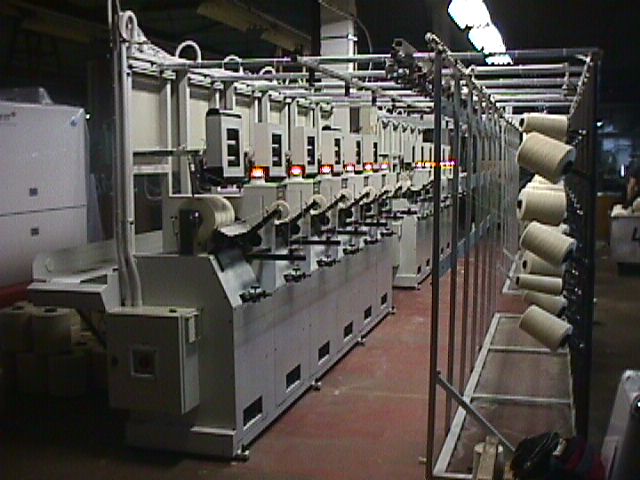

IMMAGINE


Accopiatrice di precisione a guidafilo comandato da camma in bagno d'olio adatta a confezionare rocche cilindriche o troncoconiche con corse da 6" ( 152 mm ), da 8" (200 mm ) e da 10" ( 250 mm ).
Ogni posizione di roccatrice è autonoma sia elettricamente, sia meccanicamente.
L'incrocio di precisione è ottenuto mediante sistema meccanico, motorizzando direttamente il mandrino portarocca e derivando da esso il moto per la camma guidafilo.
La regolazione della rete dell'incrocio avviene mediante manopola con scala graduata.
La testina del guidafilo e i punti di contatto nel passaggio del filo sono in materiale ceramico per minimizzare gli attriti e quindi preservare la qualità del filato.
Il controllo delle tensioni si ottiene mediante scodellini sovrapposti e dischetti, posizionati all'uscita della cantra in corrispondenza del sensore di presenza filo ( piezoelettrico ).
La velocità di avvolgimento è regolabile tramite potenziometro su ogni singola posizione grazie all'adozione dell'inverter.
La frenatura non permette al capo, se si è rotto in cantra, di arrivare alla rocca fino alla velocità di 500 m/min; agisce meccanicamente sul mandrino portarocca non pregiudicando in alcun modo la qualità del filato avvolto.
La velocità di incannaggio del filo viene mantenuta costante con un controllo elettronico che autogestisce le velocità di rotazione del fuso portarocca.
La ripartenza della rocca avviene con rampa di accelerazione regolabile a seconda delle esigenze del cliente.
Ogni posizione è dotata di tastiera elettronica per i comandi e per l'impostazione dei dati come il contametri o la lettura della velocità di avvolgimento. Sulla tastiera possono essere lette le funzioni dei tasti.
L'impianto elettrico è comandato da logica programmabile ( PLC ).
La levata automatica è comandata da tamburo a cammes e leveraggi meccanici mentre il taglio dei fili è effettuato da una forbice meccanica azionata da cilindro pneumatico.
Il rilevamento delle posizioni della levata automatica e delle velocità di incannaggio sono effettuati con sonde di prossimità.

OPTIONALS:
* Nastro trasportatore sul retro macchina.
* Cantra frontale per 3 o 4 capi in testa coda o per 6 in semplice.
* Supporti portarocche girevoli per caricare dal retro della cantra.
* Cantre speciali per esigenze particolari.
