Descrizione tecnica sintetizzata per Roccatrice a levata automatica ad incrocio di precisione.

Modello: RIP-2L

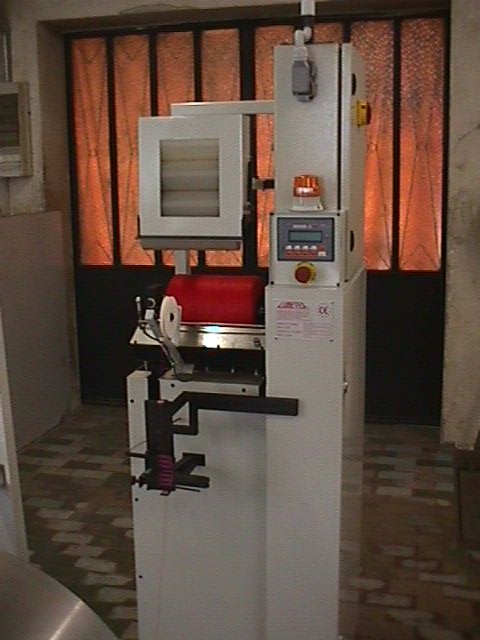

IMMAGINE

Roccatrice di precisione a guidafilo comandato da camma in bagno d'olio adatta a confezionare rocche cilindriche o troncoconiche con corse da 6" ( 152 mm ), da 8" (200 mm ) e da 10" ( 250 mm ).
Ogni posizione di roccatrice è autonoma sia elettricamente, sia meccanicamente.
L'incrocio di precisione è ottenuto mediante sistema meccanico, motorizzando direttamente il mandrino portarocca e derivando da esso il moto per la camma guidafilo.
La regolazione della rete dell'incrocio avviene mediante manopola con scala graduata.
La testina del guidafilo e i punti di contatto nel passaggio del filo sono in materiale ceramico per minimizzare gli attriti e quindi preservare la qualità del filato.
Controllo della tensione del filo mediante dischetti con molla a pressione o con manine a dita in ceramica.
L'alimentazione è prevista per 2 posizioni dal basso per eventuale legatura testa-coda.
La velocità di avvolgimento è regolabile da tastiera su ogni singola posizione grazie all'adozione dell'inverter.
La velocità di incannaggio del filo viene mantenuta costante con un controllo elettronico che autogestisce le velocità di rotazione del fuso portarocca.
La ripartenza della rocca avviene con rampa di accelerazione regolabile a seconda delle esigenze del cliente.
Ogni posizione è dotata di tastiera elettronica per i comandi e per l'impostazione dei dati come il contametri o la lettura della velocità di avvolgimento.
Sulla tastiera possono essere lette tutte le funzioni della macchina.
Il sensore di presenza del filo è elettronico ed è posizionato nel passaggio-filo.
L'impianto elettrico è comandato da logica programmabile ( PLC ).
La levata automatica è comandata da tamburo a cammes e leveraggi meccanici mentre il taglio del filo è effettuato da una forbice meccanica azionata da cilindro pneumatico.
Il rilevamento delle posizioni della levata automatica e delle velocità di incannaggio sono effettuati con sonde di prossimità.

OPTIONALS:
* Comando guidafilo PINE APPLE per la formazione di rocche rastremate ai lati.
* Stribbia elettronica ( normalmente fornita dal cliente e da noi applicata al costo ).
* Sistema di frenatura del filo in alimentazione mediante motore a scorrimento.
* Sistema di svolgimento a deroller: frenatura del filo mediante freno applicato al gruppo derolleur.
* Oliatura del filo ( ensimaggio ).
* Programma di gestione delle velocità per subordinare la roccatrice ad altre macchine che la precedono ( ciclo continuo ).
* Fornitura di sistema con porgitrama gigante per bobinatura di filati in uscita da trafila o simili.

Per ogni ulteriore chiarimento, Vi invitiamo a contattare direttamente i nostri uffici: saremo lieti di collaborare con Voi per raggiungere i risultati da Voi desiderati.
