Descrizione tecnica sintetizzata per Roccatrice
manuale ad incrocio di precisione.
Modello: RIP-2

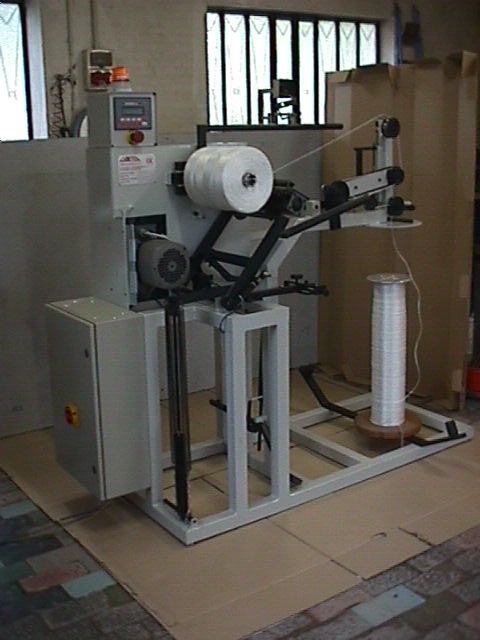

IMMAGINE
Roccatrice di precisione a guidafilo comandato da camma in bagno d'olio adatta
a confezionare rocche cilindriche o troncoconiche con corse da 6" ( 152 mm
), da 8" (200 mm ), da 10" ( 250 mm ) e da 12" ( 300 mm ).
Ogni posizione di roccatrice è autonoma sia elettricamente, sia meccanicamente.
L'incrocio di precisione è ottenuto mediante sistema meccanico, motorizzando
direttamente il mandrino portarocca e derivando da esso il moto per la camma
guidafilo.
La regolazione della rete dell'incrocio avviene mediante manopola con scala
graduata.
La testina del guidafilo e i punti di contatto nel passaggio del filo sono in
materiale ceramico per minimizzare gli attriti e quindi preservare la qualità
del filato.
Nel passaggio filo vi sono due o più manine ceramiche per il controllo delle
tensioni.
L'alimentazione è prevista per 2 posizioni dal basso per eventuale legatura
testa-coda.
La velocità di avvolgimento è regolabile da tastiera su ogni singola posizione
grazie all'adozione dell'inverter.
La velocità di incannaggio del filo viene mantenuta costante mediante controllo
elettronico che autogestisce le velocità di rotazione del fuso portarocca.
La ripartenza della rocca avviene con rampa di accelerazione regolabile a
seconda delle esigenze del cliente.
Ogni posizione è dotata di tastiera elettronica per i comandi e per
l'impostazione dei dati come il contametri o la lettura della velocità di
avvolgimento. Sulla tastiera possono essere lette le funzioni dei tasti.
Il sensore di presenza del filo è elettronico ed è posizionato nel
passaggio-filo.
L'impianto elettrico è comandato da logica programmabile ( PLC ).
OPTIONALS:
* Comando guidafilo PINE APPLE per la formazione di rocche rastremate ai lati.
* Stribbia elettronica ( normalmente fornita dal cliente e da noi applicata al
costo ).
* Sistema di frenatura motorizzata del filo in alimentazione.
* Sistema di svolgimento a deroller: frenatura del filo mediante freno
applicato al gruppo derolleur.
* Oliatura del filo ( ensimaggio ).
