Descrizione tecnica sintetizzata per Roccatrice con levata automatica.

Modello: RGL

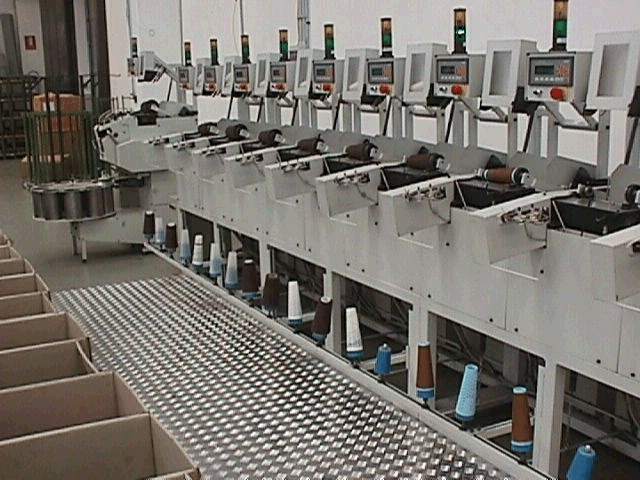

IMMAGINE

Roccatrice tradizionale a guidafilo comandato da camma in bagno d'olio adatta a confezionare rocche cilindriche o troncoconiche con corse da 4"( 100 mm ), 5" ( 125 mm ), 6" ( 152 mm ), da 8" (200 mm ) e da 10" ( 250 mm ) o con corse a richiesta.
Per consentire la massima flessibilità della macchina, ogni posizione è autonoma sia dal punto di vista elettrico che dal punto di vista meccanico; inoltre, tale scelta costruttiva permette al cliente di acquistare un numero di posizioni adatto alle proprie esigenze, senza vincoli numerici.
Lo sfasamento dell'incrocio è ottenuto mediante sistema elettronico.
L'angolo di incrocio è regolabile da tastiera da un angolo minimo di 5° ad un angolo massimo di 20°.
La testina del guidafilo e i punti di contatto nel passaggio del filo sono in materiale ceramico per minimizzare gli attriti e quindi preservare la qualità del filato.
Nel passaggio filo vi sono due posizioni a scodellini sovrapposti per il controllo delle tensioni; qualora vi sia la necessità di paraffinare il filato, una delle due posizioni potrà essere utilizzata allo scopo.
L'alimentazione è prevista per 2 posizioni dal basso ( portaspole o portarocche ) per eventuale legatura testa-coda.
La velocità di avvolgimento è regolabile da tastiera su ogni singola posizione grazie all'adozione dell'inverter.
La ripartenza della rocca avviene con rampa di accelerazione.
Ogni posizione è dotata di tastiera elettronica per i comandi e per l'impostazione dei dati come il contametri ( elettronico ) o la lettura della velocità di avvolgimento. Sulla tastiera possono essere lette tutte le funzioni della macchina.
La levata automatica delle rocche confezionate è meccanica con tamburo a cammes e leveraggi indipendenti su ogni posizione; il taglio del filo è eseguito con forbice meccanica azionata da pistone pneumatico.
Tempo di levata è di 9 secondi; al termine della levata la rocca riparte con la rampa di accelerazione.
Il sensore di presenza del filo è elettronico ed è posizionato nel passaggio-filo.
L'impianto elettrico è comandato da logica programmabile ( PLC ).
La rilevazione delle posizioni della levata automatica e della velocità di avvolgimento sono ottenute con sonde di prossimità.
Velocità di avvolgimento: da 200 a 1000 m/min a seconda dell'incrocio adottato

OPTIONALS:
* Sistema di avvolgimento ad incrocio di precisione regolabile.
* Comando guidafilo PINE APPLE per la formazione di bobine rastremate ai lati.
* Sfasatore rompispigoli per la formazione di bobine con bordi morbidi ( applicabile anche abbinato al sistema Pine-

Apple ).
* Nastro trasportatore sul retro macchina.
* Stribbia elettronica ( normalmente fornita dal cliente e da noi applicata al costo ).
* Sistema di oliatura del filo ( ensimaggio ).
* Accorgimenti particolari per la lavorazione della seta.
* Possibilità di effettuare la riserva del filo al bordo del tubetto ad ogni inizio della bobina con selezione della

lunghezza programmabile.
* Paraffinatore comandato.

Per ogni ulteriore chiarimento, Vi invitiamo a contattare direttamente i nostri uffici: saremo lieti di collaborare con Voi per raggiungere i risultati da Voi desiderati.
